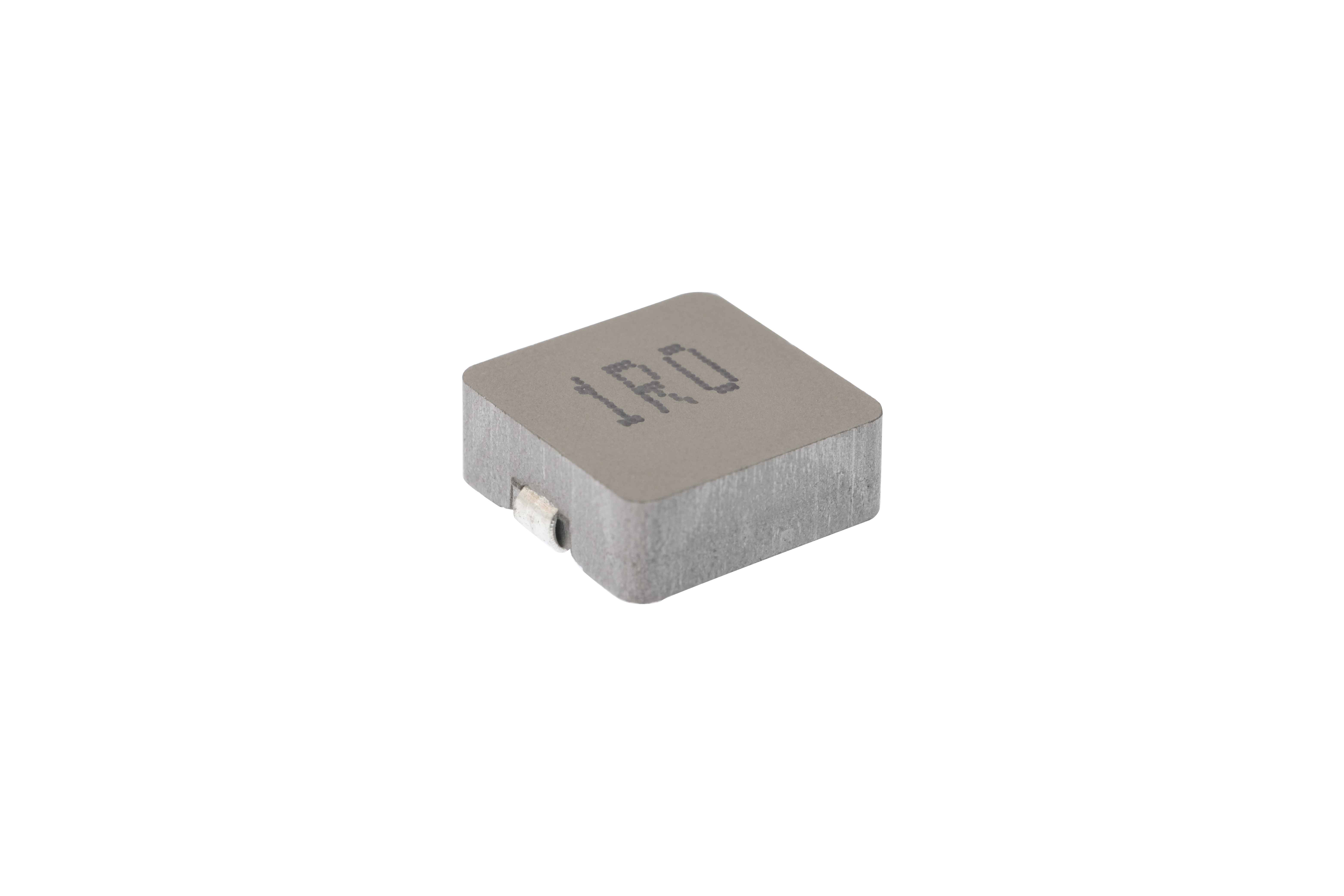

    ACKST0603
    储能
    磁屏蔽结构闭合磁路,抗电磁干扰强,超低蜂鸣声.可高密度安装。
    小体积,大电流在高频和高温环境下保持优良的温升电流及饱和电流特性。
    低损耗合金粉末压铸,低电阻.结构牢固,产品精准度高。
    产品信息
    测试参数
    阻抗曲线
    插入损耗
    回波损耗
    L频率
    TL RMS
    饱和电流
    Scc21参数
    Ssd21参数
    共模抑制
    漏感频率
    Q值曲线
    产品用途
    PAD,笔记本电脑,台式机,服务器,音箱,网通,安防,手机,智能家居,储能设备等
    产品参数
    样品申请
    系列
    型号
    PDF
    电感值
    (μH)
    电感/
    阻抗公差
    测试条件
    DCR
    (mΩ)MAX
    饱和电流
    TYP(A)
    温升电流
    TYP(A)
    用途
    状态
    工作温度
    (℃)

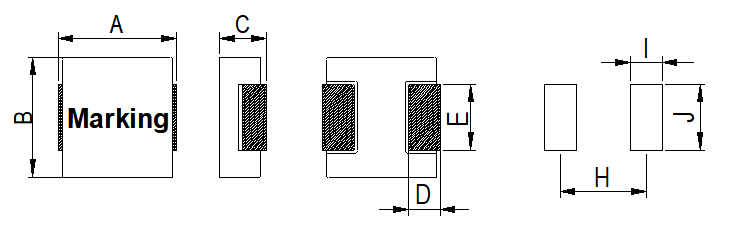

    长
    (mm)
    宽
    (mm)
    高
    (mm)
    封装
    屏蔽
    材质
    大一体成型电感
    ACKST0603-0.22uH/M
    0.22
    ±20
    100KHz/1V
    3.00
    34.00
    23.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-0.33uH/M
    0.33
    ±20
    100KHz/1V
    3.50
    25.00
    21.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-0.47uH/M
    0.47
    ±20
    100KHz/1V
    4.10
    20.00
    18.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-0.56uH/M
    0.56
    ±20
    100KHz/1V
    4.50
    18.00
    16.50
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-0.68uH/M
    0.68
    ±20
    100KHz/1V
    5.80
    17.00
    16.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-0.82uH/M
    0.82
    ±20
    100KHz/1V
    6.70
    16.00
    14.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-1uH/M
    1.0
    ±20
    100KHz/1V
    7.50
    18.00
    12.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-1.5uH/M
    1.5
    ±20
    100KHz/1V
    12.10
    13.00
    11.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-2.2uH/M
    2.2
    ±20
    100KHz/1V
    15.00
    10.00
    9.50
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-3.3uH/M
    3.3
    ±20
    100KHz/1V
    22.00
    9.50
    7.50
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-4.7uH/M
    4.7
    ±20
    100KHz/1V
    33.00
    9.00
    6.50
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-5.6uH/M
    5.6
    ±20
    100KHz/1V
    44.00
    7.00
    5.70
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-6.8uH/M
    6.8
    ±20
    100KHz/1V
    46.80
    6.50
    5.50
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-8.2uH/M
    8.2
    ±20
    100KHz/1V
    65.00
    6.00
    4.50
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-10uH/M
    10
    ±20
    100KHz/1V
    68.00
    5.50
    4.00
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-15uH/M
    15
    ±20
    100KHz/1V
    100.00
    4.00
    3.20
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    大一体成型电感
    ACKST0603-22uH/M
    22
    ±20
    100KHz/1V
    170.00
    3.10
    2.80
    车规品
    量产
    -55~155
    7
    6.6
    2.8
    SMD
    Y
    合金
    注释
    所有数据基于环境温度25℃条件下测试。
    电感测试条件为100kHz, 1.0V。
    饱和电流：电感值下降其初始值的30%时所加载的实际直流电流值。
    温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=393℃)。
    特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。
    请务必在最终应用时，验证产品发热状况。
    保存
    产品在包装中的保存条件: 温度 5~40°C，相对湿度小于等于 70%。
    如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
    产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
    请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
    请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
    手上的油脂会导致可焊性降低，应避免用手直接接触端子。
